VT13104 | Ford - 1.0L (EcoBoost) | Timingset (16-delig)

De timingset (VT13104) is ontworpen voor het vergrendelen en afstellen van de nokkenassen, krukas en VCT-eenheden (Variable Camshaft Timing) bij Ford 1.0L EcoBoost-benzinemotoren. Dit gereedschap is bedoeld voor gebruik tijdens het vervangen van de distributieriem of het uitvoeren van ander motoronderhoud waarbij de timing correct moet worden ingesteld.

De 16-delige set bevat specifieke gereedschappen zoals een nokkenasblokkeerplaat, VCT-instelgereedschap, een vliegwielblokkeerpen en diverse uitlijngereedschappen. Deze onderdelen zorgen voor een nauwkeurige positionering van de motordelen, wat noodzakelijk is voor de correcte werking van de motor en het VCT-systeem.

Toepassing en functionaliteit:

Deze set bevat de gereedschappen die nodig zijn voor het controleren, afstellen en vervangen van de distributieriem op Ford 1.0L EcoBoost-motoren.

• Blokkeren van de nokkenassen: De meegeleverde blokkeerplaat fixeert de nokkenassen in hun BDP-positie (Bovenste Dode Punt).
• Blokkeren van de krukas: Een borgpen wordt gebruikt om het vliegwiel te blokkeren, waardoor de krukas in de juiste positie wordt vastgezet.
• Afstellen van de VCT-eenheden: Specifieke gereedschappen maken het mogelijk de variabele nokkenastiming correct uit te lijnen en in te stellen.
• Uitlijnen van de krukaspoelie: Een uitlijngereedschap zorgt voor de correcte montage en positionering van de krukaspoelie.
• Blokkeren van de riemspanner: Met de borgpen kan de riemspanner in een ontspannen positie worden gehouden tijdens de montage van de riem.

Compatibele voertuigen en motorcodes:

Geschikt voor diverse Ford-modellen die zijn uitgerust met 1.0L EcoBoost benzinemotoren.

Ford:

• B-Max: (2012–2018)
• C-Max: (2012–2018)
• EcoSport: (2013–heden)
• Fiesta: (2013–2017)
• Focus: (2012–2018)
• Grand C-Max: (2012–2018)
• Mondeo: (2015–2018)
• Tourneo Connect: (2013–2018)
• Tourneo Courier: (2014–heden)
• Transit Connect: (2013–2018)
• Transit Courier: (2014–heden)

Motorcodes:

• 1.0L EcoBoost: M1DA, M1DD, M1JA, M1JC, M1JE, M1JH, M2DA, M2DB, M2DC, P4JA, P4JB, P4JC, P4JD, SFCA, SFCB, SFDB, SFJA, SFJB, SFJC, SFJD, XMJA, XMJB

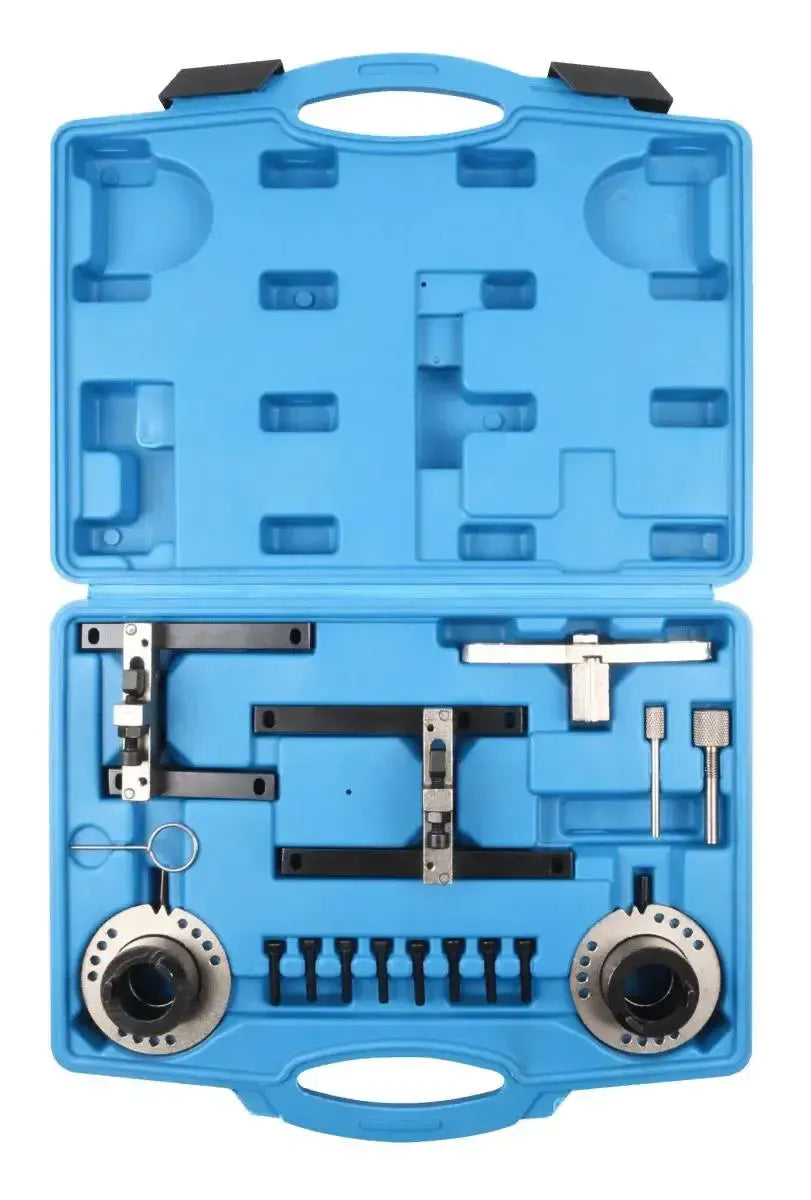

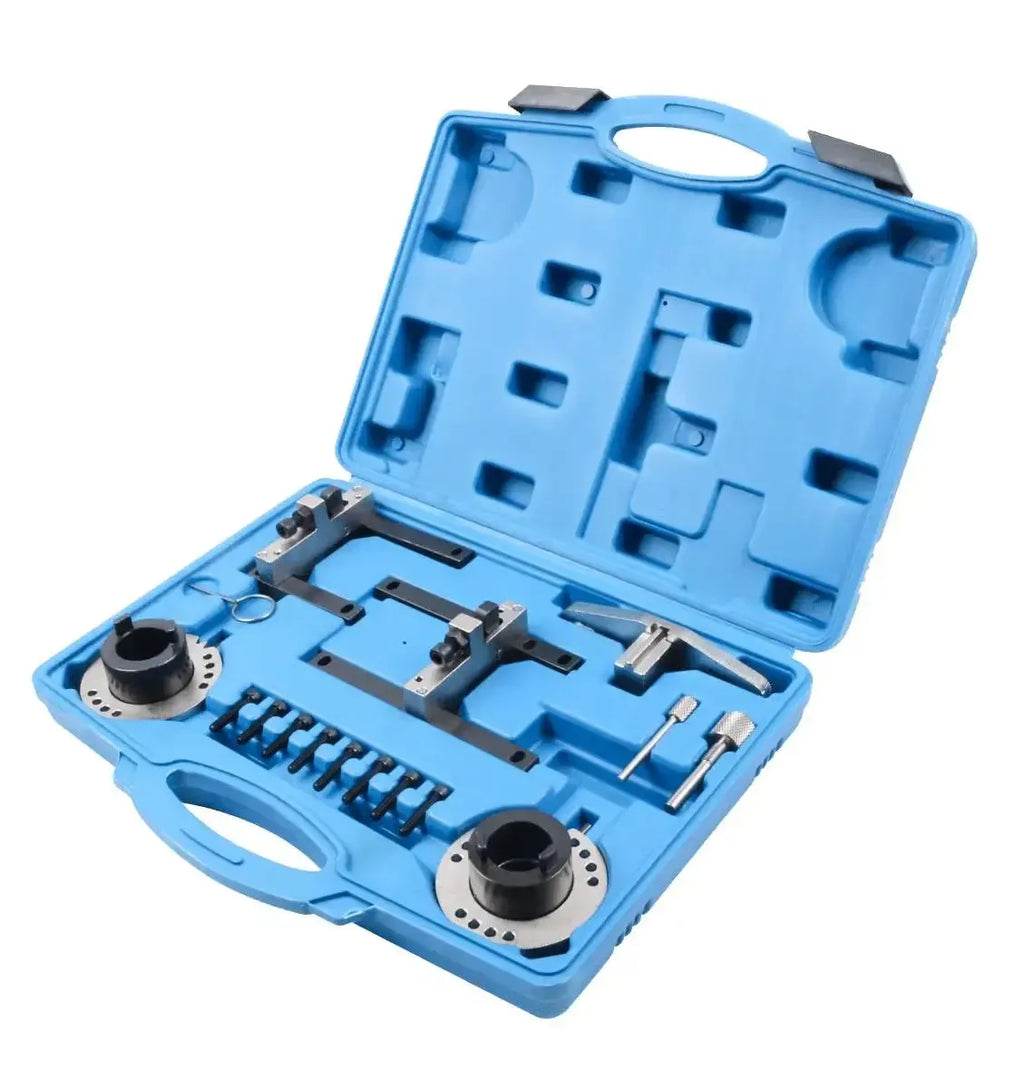

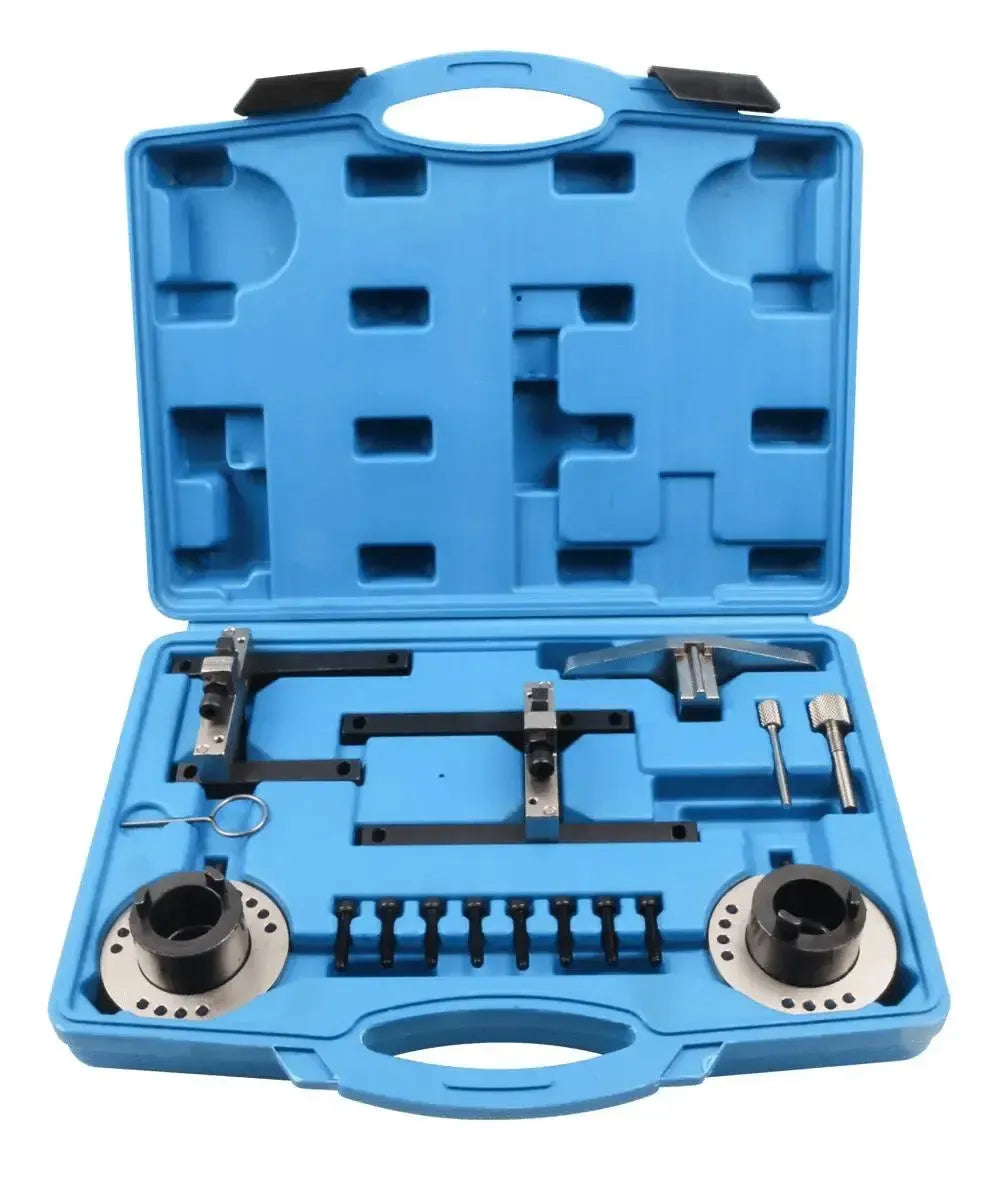

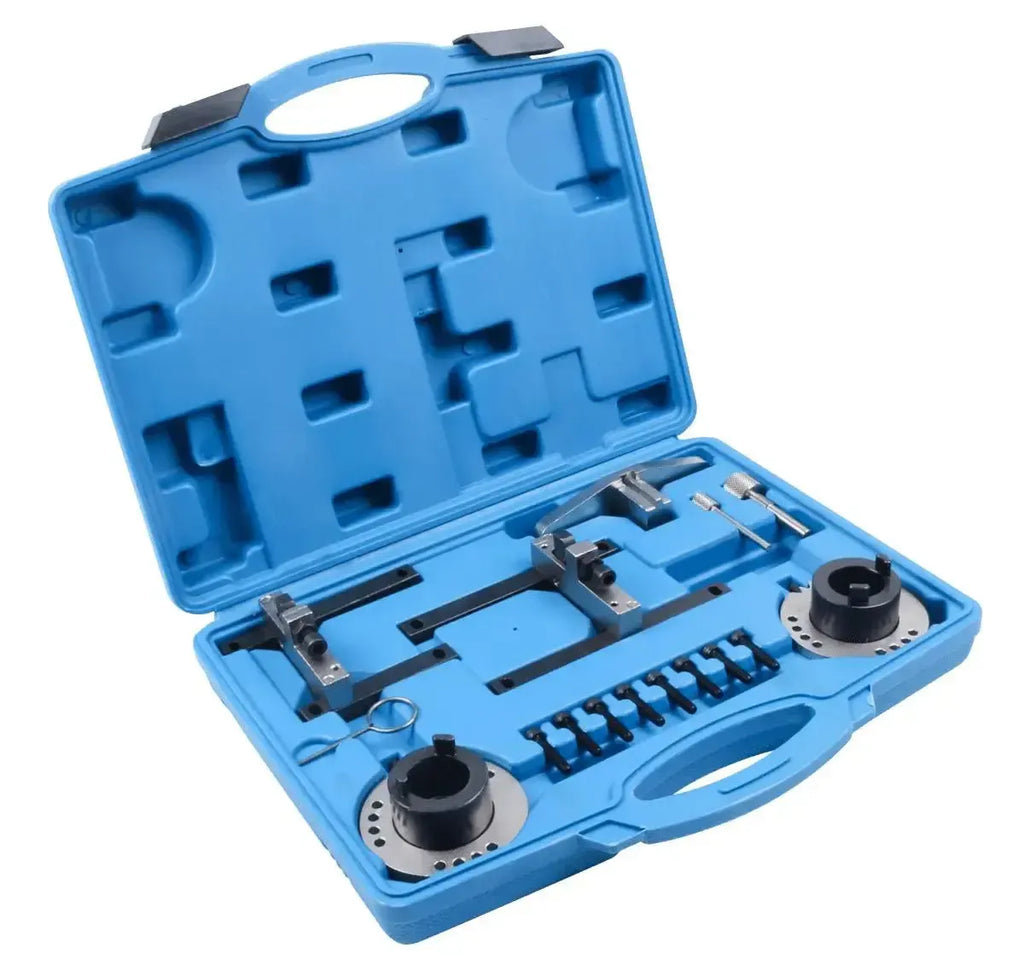

Verpakkingsinhoud:

• 1x Nokkenasblokkeerplaat – OEM: 303-1606
• 1x Nokkenas VCT-instelgereedschap – OEM: 303-1605
• 1x Vliegwielblokkeerpen – OEM: 303-1602, 303-393A, 21-168
• 1x Nokkenas VCT-uitlijngereedschap – OEM: 303-1604
• 1x Krukaspoelie uitlijngereedschap – OEM: 303-732
• 1x Riemspanner borgpen – OEM: 303-1054
• 8x Bevestigingsschroeven
• 1x Opbergkoffer
