VT01741 | BMW - S54 | Timingset (11-delig)

De timingset (VT01741) is een verzameling gereedschappen voor het afstellen en controleren van de motortiming op BMW S54-motoren. Deze set wordt gebruikt voor het vergrendelen van de nokkenassen en de krukas tijdens onderhouds- en reparatiewerkzaamheden aan de distributieketting en het VANOS-systeem.

De set bevat specifieke onderdelen zoals een nokkenas afstelgereedschap, een testgereedschap voor de timing, diverse vergrendelpennen en gereedschap voor de uitlijning van het VANOS-systeem. Deze componenten maken het mogelijk om de timing van de motor nauwkeurig in te stellen volgens de specificaties van de fabrikant, wat nodig is voor de correcte werking van de motor.

Toepassing en functionaliteit:

Deze set wordt gebruikt bij onderhoud en vervanging van distributiesystemen en het VANOS-systeem.

• Fixeren van nokkenassen: Het afstelgereedschap (119130) en testgereedschap (119140) worden gebruikt om de nokkenassen in de juiste positie te blokkeren.
• Vergrendelen van de krukas: De krukas vergrendelpen (112300) fixeert de krukas op het bovenste dode punt (BDP).
• Afstellen van het VANOS-systeem: De VANOS uitlijnhevel (117160) en afstandhouders (119170) zijn bedoeld voor de precieze positionering van de VANOS-eenheid.
• Draaien van de motor: Het krukas draaigereedschap (115100) maakt het handmatig roteren van de motor mogelijk tijdens het afstelproces.

Compatibele voertuigen en motorcodes:

Geschikt voor diverse BMW-modellen die zijn uitgerust met de S54-motor.

BMW:

• M3 (E46): (2000–2006)
• Z3 M (E36/7, E36/8): (2000–2002)
• Z4 M (E85, E86): (2006–2008)

Motorcodes:

• 3.2L: S54B32

Verpakkingsinhoud:

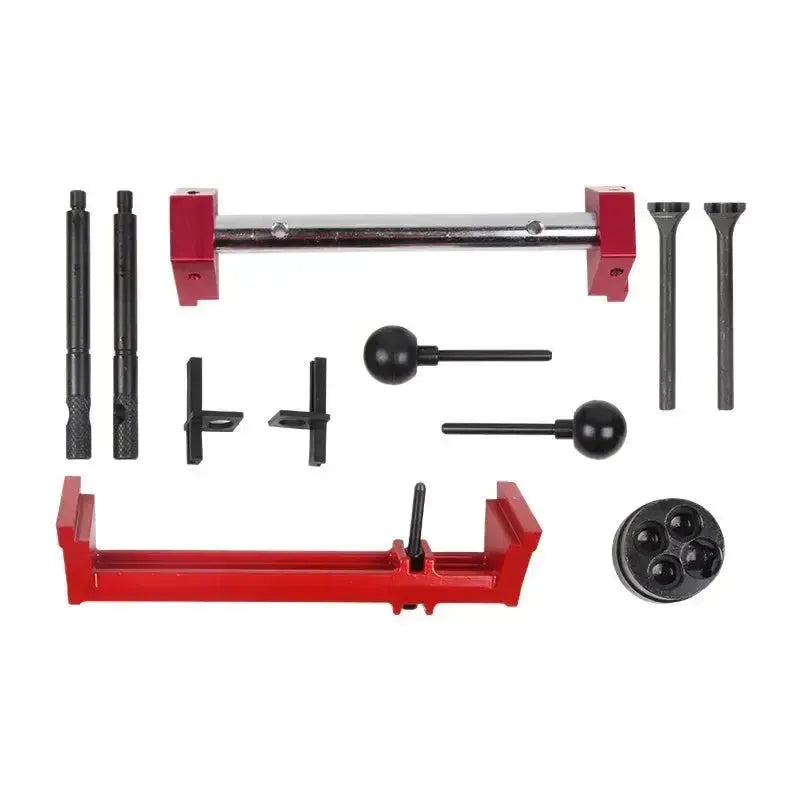

• 1x Nokkenas testgereedschap – OEM: 119140
• 1x Nokkenas afstelgereedschap – OEM: 119130
• 1x VANOS afstandhouder – OEM: 119170
• 2x Nokkenas uitlijningspennen – OEM: 117342
• 1x Krukas draaigereedschap – OEM: 115100
• 1x VANOS uitlijnhevel – OEM: 117160
• 1x Krukas vergrendelpen – OEM: 112300, 110480

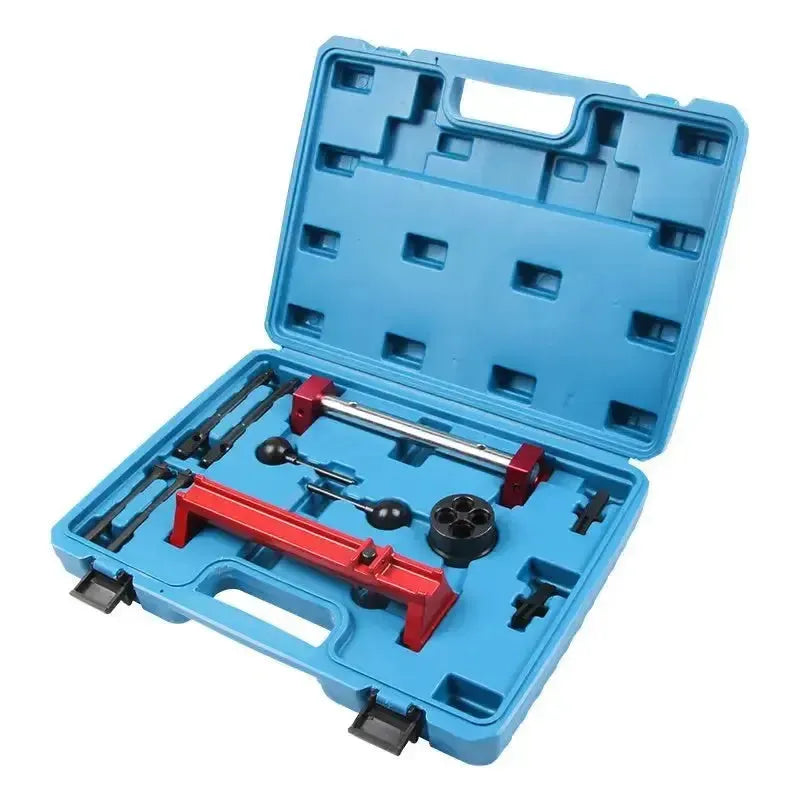

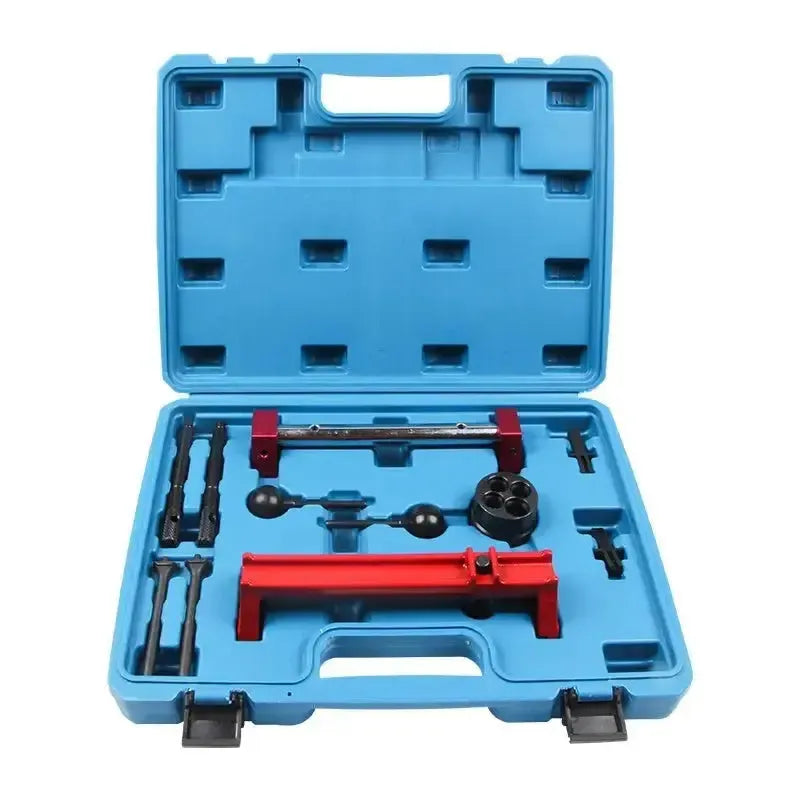

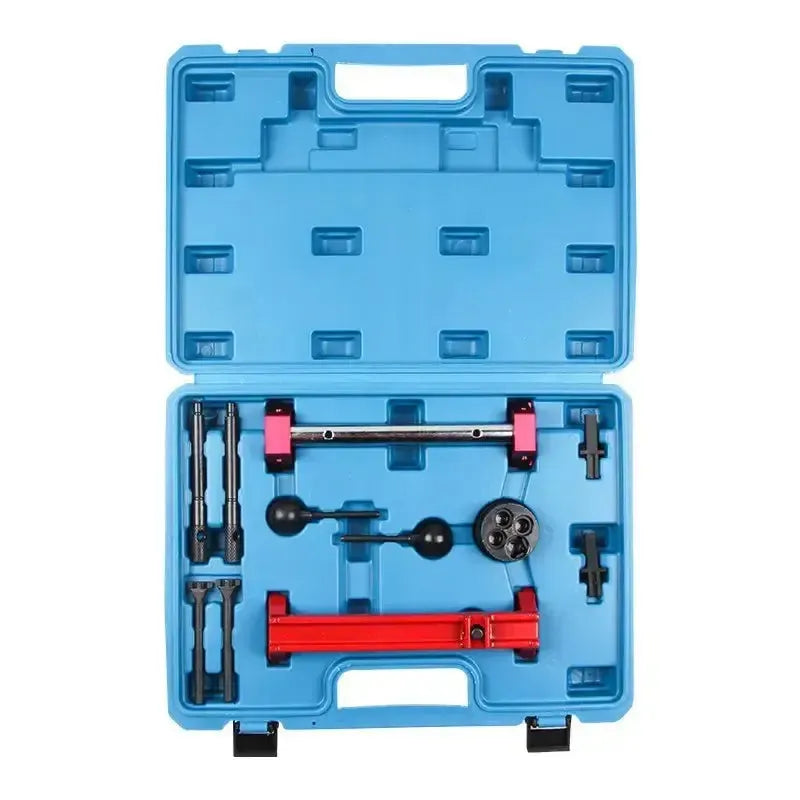

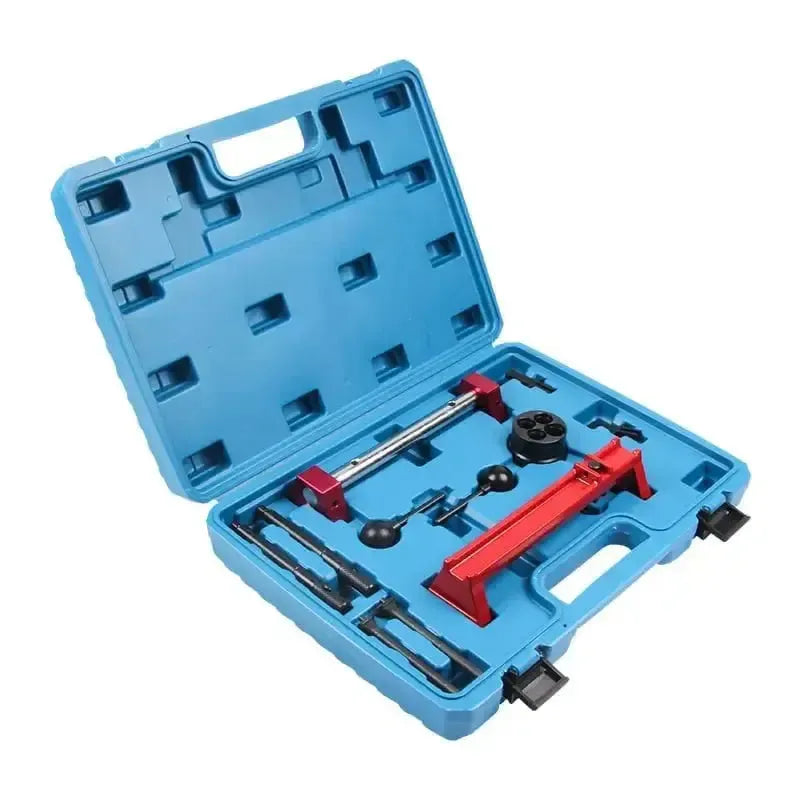

• 1x Opbergkoffer

Technische specificaties:
